Modelování šíření zvuku (hluková mapa) se používá při posuzování hlukové zátěže pro schvalování výstavby větrných elektráren.

Následující odstavce porovnávají dvě metody výpočtu hlukové zátěže a jejich vhodnost pro výpočet hlukové zátěže způsobované větrnými elektrárnami.

Z porovnání vyplývá, že běžně používané programy pro vytváření zvukových map v ČR a SR používají algoritmy, které jsou vhodné např. pro výpočet průmyslového hluku či hluku způsobovaného dopravou, nejsou však dostatečné pro posuzování budoucí hlukové zátěže způsobované větrnými elektrárnami.

📘 Porovnání metod modelování šíření zvuku

Zvuk se v prostoru šíří různými způsoby a jeho šíření je závislé na více faktorech, jako například

Střední a vyšší frekvence se šíří v podstatě přímočaře od zdroje zvuku a málo se u nich uplatňuje ohyb vln na překážkách a odrazy od atmosféry. Pro ně přibližně platí pravidlo, že jejich intenzita se snižuje se čtvercem vzdálenosti od zdroje (i když i tady záleží např. na vlhkosti vzduchu či směru a intenzitě větru).

Jiná situace je u zvukových vln nízkých a velmi nízkých kmitočtů, které jsou prostředím tlumeny daleko méně a proto se snadno šíří do velkých vzdáleností.

Většina lidí zná z vlastní zkušenosti, že při venkovní produkci hudby ve větší vzdálenosti od posluchače slyšela především nízké tóny basové kytary a bicích nástrojů ...


Metody výpočtu hlukového zatížení

Tento přehled shrnuje rozdíly mezi metodou sledování paprsků (Ray Tracing) a metodou parabolických rovnic (Parabolic Equation, PE), které se používají pro numerické modelování šíření akustických vln.

1️⃣ Základní princip

2️⃣ Typ fyzikálního přístupu

3️⃣ Oblasti použití

4️⃣ Výpočetní náročnost metody

5️⃣ Použití metod

Ray Tracing: vhodná pro vyšší frekvence (od 500 Hz do 10 kHz i výše).
PE metoda: efektivní pro (velmi) nízké až střední frekvence (≈ 1–500 Hz).

6️⃣ Přesnost a omezení

Ray Tracing: Rychlá a jednoduchá, dobře počítá odrazy zvukových vln. Nezohledňuje ohyb a interferenci vln, není vhodná pro nízké kmitočty
PE metoda: Velmi přesná pro složité situace v obtížném terénu, i pro velké vzdálenosti. Je náročná na výpočetní kapacitu.

Shrnutí

Vlastnost Ray Tracing Parabolická rovnice (PE)
Typ modelu Geometrický (paprsky) Vlnový (parciální rovnice)
Frekvenční rozsah ~500 Hz – 10 kHz+ ~1 – 500 Hz
Difrakce a interference Nezahrnuty / aproximovány Zahrnuty přirozeně
Výpočetní náročnost Nízká až střední Střední až vysoká
Typické použití Města, budovy, dopravní hluk Venkovní a dálkové šíření, výzkum

📎 Poznámka: V praxi se často používají hybridní přístupy — např. kombinace Ray Tracingu pro vyšší frekvence a PE či difrakčních modelů pro nízké frekvence.

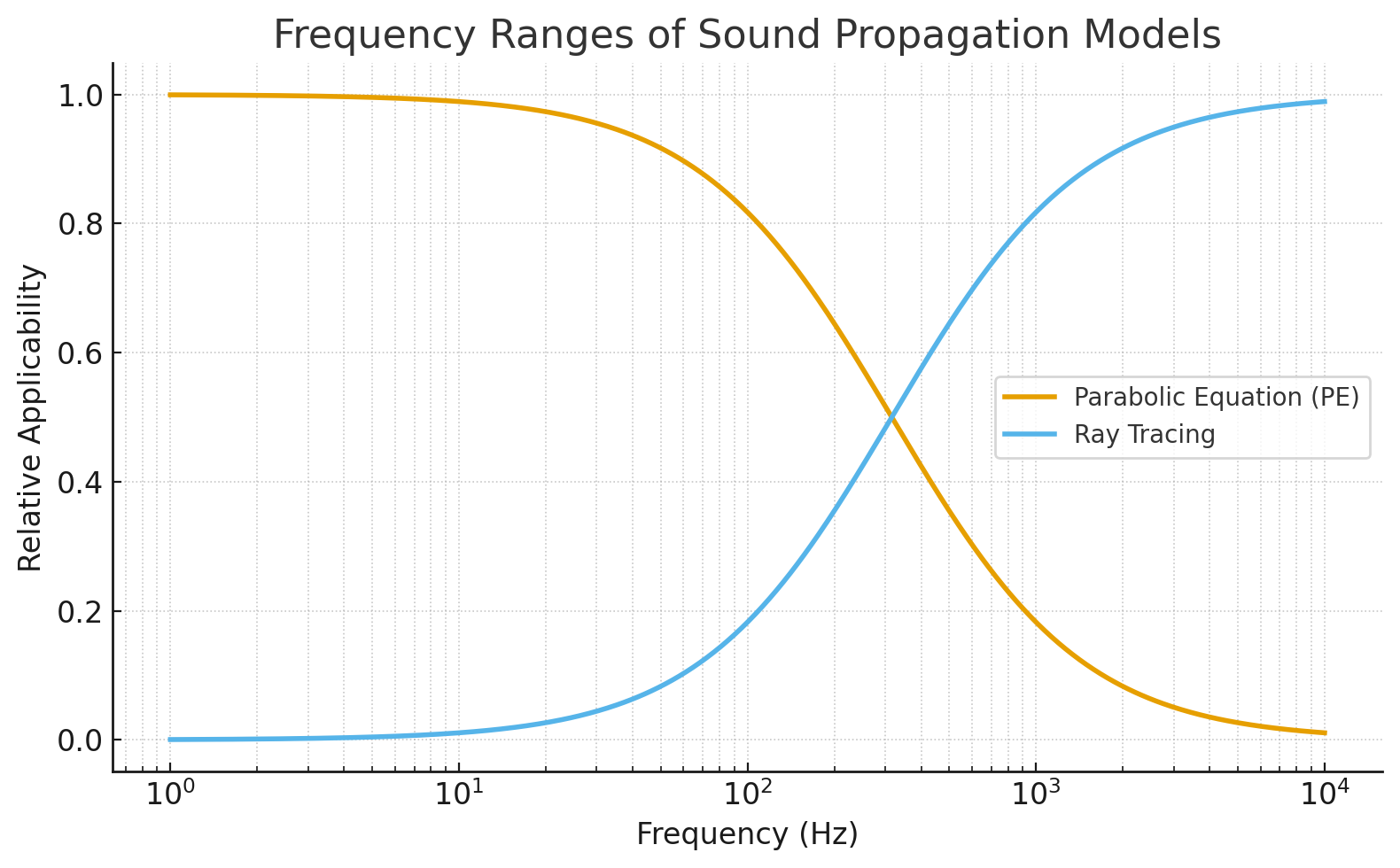

Grafické porovnání obou metod modelování

porovnání metod modelovaní šíření zvuku

Uvedené informace byly čerpány z přednášky prof. Kena Mattssona ze švédské univerzity v Upsale, shrnutí bylo vytvořeno pomocí AI.


Které metody používají programy pro modelování šíření zvuku

Ray-tracing: používají programy jako Nord2000 nebo český Hluk+.

Aktuální verze Hluk+ 14.5 splňuje požadavky současné platné legislativy, jíž je Metodický návod MZ-HH ze dne 25.10.2023 (Věstník MZ ČR částka 14/2023) pro měření a hodnocení hluku v mimopracovním prostředí (účinný od 25.10.2023).

Parabolické rovnice: používá např. švédský program SoundSim360. Tento program poskytuje daleko přesnější výsledky než programy používající mnetodu Ray tracing (používané v ČR a SR). Tyto simulace se shodují s měřením reálných zdrojů hluku.

Závěr

Z uvedeného popisu vyplývá, že programy doporučené Ministerstvem pro životní prostředí nejsou vhodné pro jejich nasazení pro posuzování hlukové zátěže způsobované větrnými elektrárnami, protože nezohledňují šíření nízkých kmitočtů a infrazvuku - tedy oblasti, kde je největší skutečná hluková zátěž způsobovaná větrnými elektrárnami.

.
